Instrumen Orientasi Boule Kristal Nilam X-ray
- Dedan
- Dandong
- 30 hari
- 1 set/minggu

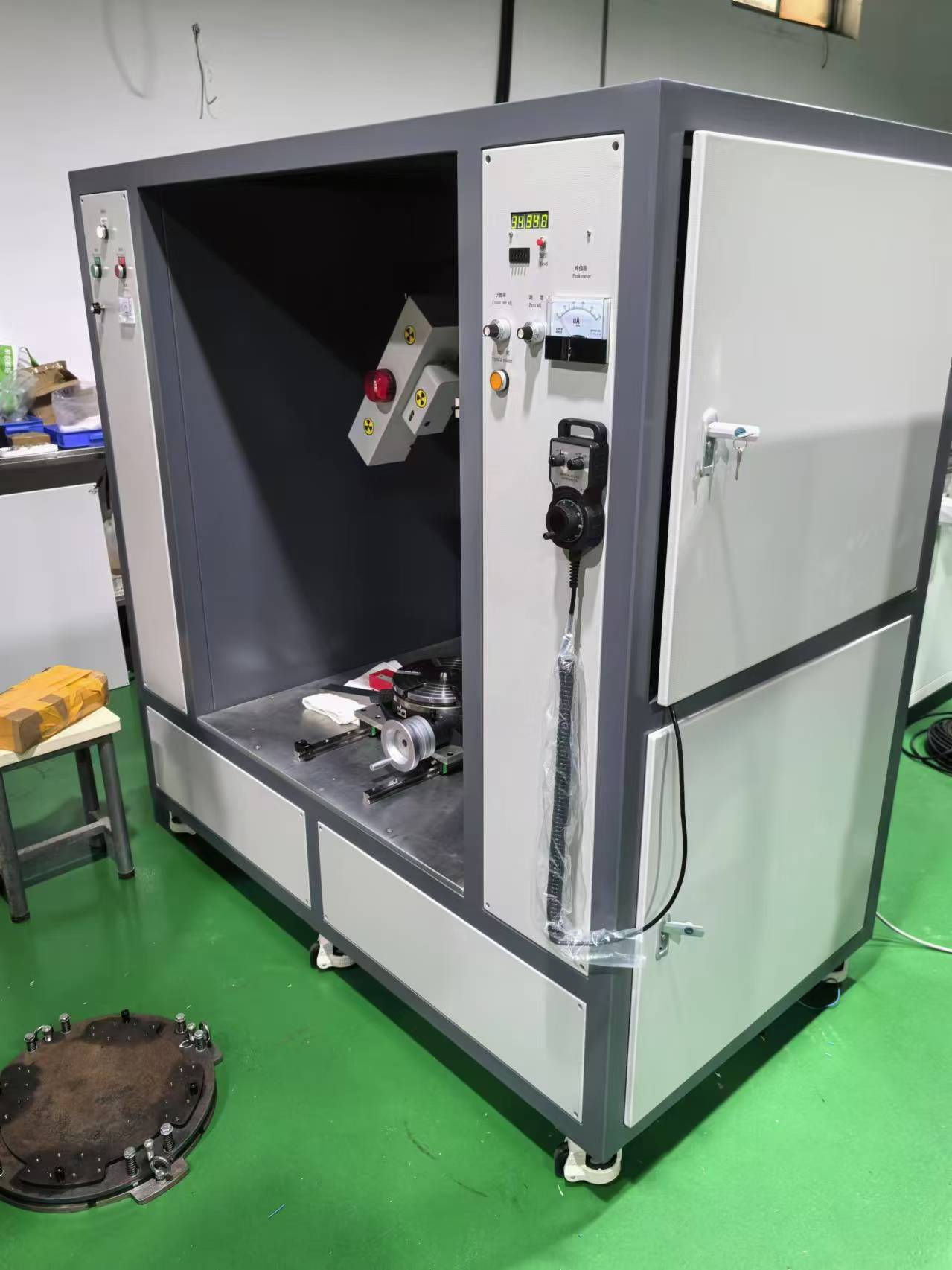

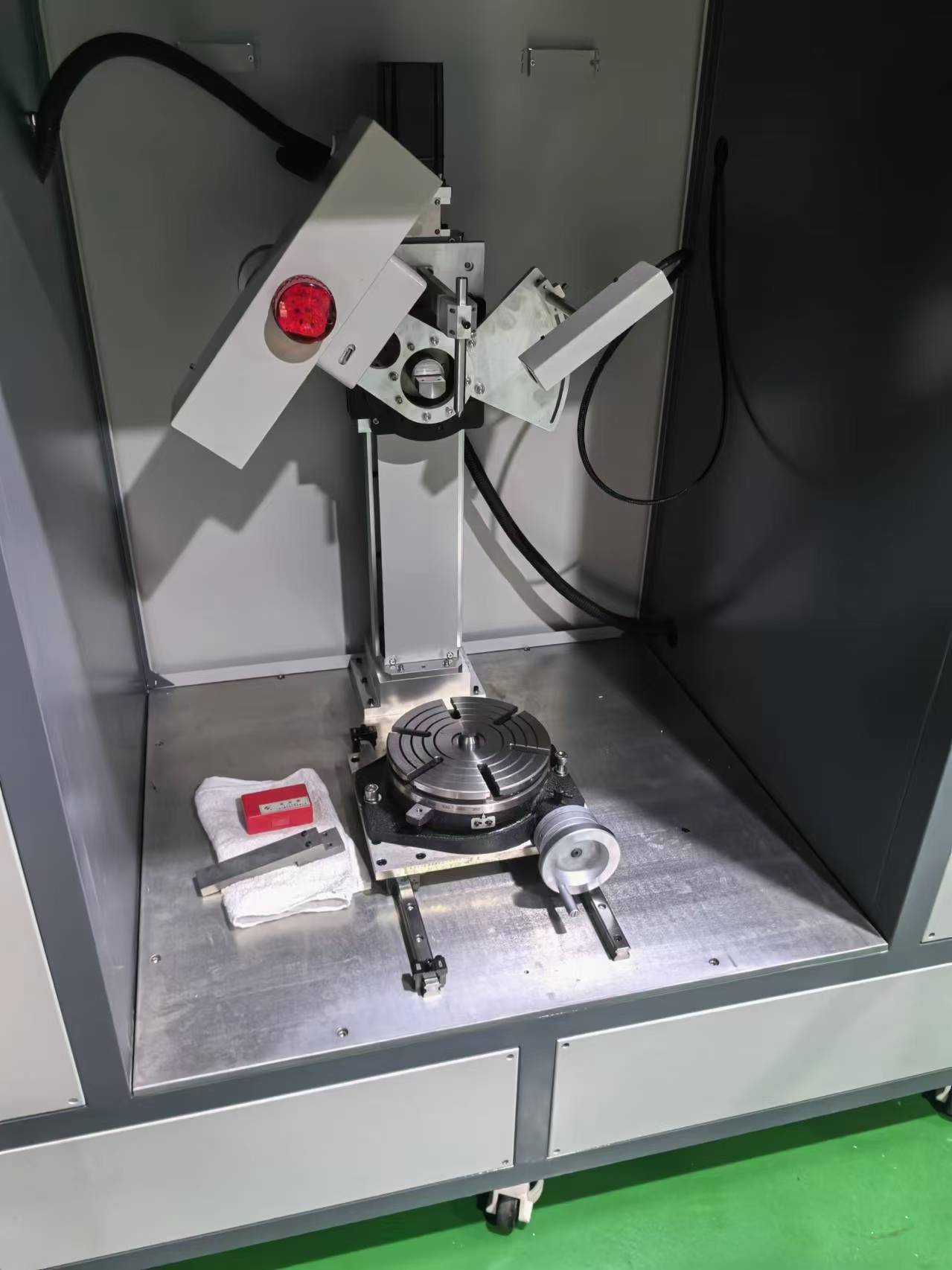

X-ray Sapphire Crystal Boule Orientasi Instrumen operasi manual, dengan lekapan berputar dan fleksibel terletak sudut nilai puncak lebih jauh untuk penggerudian pada mesin teras, digunakan secara meluas untuk proses penggerudian jongkong.
alat orientasi kristal
alat orientasi kristal
Instrumen orientasi kristal Perjanjian Teknikal
1 DANnama peralatan:X-raynilamCmawarInstrumen Orientasi Boule
Model: YX-10A
II. Gambaran Keseluruhan Peralatan instrumen orientasi kristal :
Instrumen jenis ini didedikasikan untukterbakar orientasi jongkong peralatan khas. Ia adalah instrumen khas untuk orientasi nilamterbakar kristal. Theterbakar kristal nilam mesti dimesin menjadi rod kristal mana-mana kristal, dan Stick kristal boleh digerudi oleh alat mesin, orientasi tepat kristal kosong sepanjang arah butiran yang diperlukan pelanggan, dan kemudian jongkong akan digerudi ke dalam alat mesin.
III. Keperluan/proses penggunaan: instrumen orientasi kristal
1. Syarat Penggunaan alat orientasi kristal
(1) Ketinggian tidak melebihi 1000 meter (lebih daripada 1000 meter setelah berunding dengan syarikat);
(2) suhu ambien +5~+35℃;
(3) Kelembapan relatif tidak boleh melebihi 75% (jika melebihi suhu ini mesti mengambil ukuran yang sepadan);
(4) Bekalan kuasa: satu fasa ac 220V, 50Hz, turun naik voltan bekalan kuasa tidak kurang daripada ±10%;
(5) Bekalan kuasa harus dilengkapi dengan tiga soket teras, pendawaian harus selaras dengan piawaian kebangsaan, iaitu tiga teras kiri 0, api kanan, pada kaki untuk tanah.
(6) Peranti pembumian yang baik, rintangan pembumian tidak boleh lebih besar daripada 4 Ω.
2. Keadaan pemasangan instrumen orientasi kristal
(1) untuk memenuhi syarat penggunaan artikel 1;
(2) bekalan kuasa harus mempunyai suis khas, talian mestilah tidak mempunyai mesin kimpalan, relau frekuensi tinggi dan peralatan gangguan lain;
(3) Pengudaraan yang baik, kurang habuk, tanah rata, tiada getaran di sekeliling. alat orientasi kristal
(4) Pemasangan penyediaan: instrumen selepas kotak untuk bergerak ke tempat pemasangan, sebelum pemasangan harus terlebih dahulu mengikut keperluan senarai pembungkusan untuk memeriksa bahagian instrumen. Jika didapati tidak lengkap, hendaklah segera menghubungi penjual. Mempunyai alat pengendalian dan alat pemasangan yang diperlukan, selepas membongkar permukaan instrumen yang hendak dibersihkan, tiub sinar-X untuk membersihkan.
3. Gunakan proses
Untuk menggerudi rod kristal C (atauA, M, R) dari jongkong Sapphire, jongkong kosong mesti diarahkan dengan tepat ke arah ini. Jongkong diikat pada plat pemuatan, kemudian plat pemuatan disambungkan dengan lekapan khas pada peralatan, dan pengapit boleh dilaraskan dua d (iaitu paksi x, paksi Y). Buka mesin X-ray (C atau a, M, R-Crystal ke sudut tetap), di bawah pemantauan sinar-X, pelarasan paksi-x kepada keadaan terbaik akan dikunci, dan kemudian putarkan meja putar (instrumen akan merekodkan putaran jadual putaran dengan tepat, boleh tepat kepada 0.001º) hingga 90º, pelarasan paksi-y, mengunci. Kemudian meja kerja diputar 360º, julat kecil penunjuk instrumen berubah-ubah, terbukti bahawa butiran jongkong kosong telah dilaraskan dengan baik, dan jongkong boleh dialihkan ke mesin pemotong untuk menjalankan rod kristal dengan pengapit.
alat orientasi kristal
sayaV. Parameter Teknikal Peralatan
1, konfigurasi instrumen:YX-10A kristal nilam kepada instrumen arah oleh mesin, set paip dan pelbagai aksesori mekanikal yang terdiri daripada bahagian mekanikal; oleh pengawal selia, pengawal, Transformer voltan tinggi, penguat, pembilang, motor sejukan udara, tiub sinar-X dan pelbagai penunjuk yang terdiri daripada komponen elektrik.
2. Indeks Teknikal
1) Pengukur satah A,C,R,Mt
2) Pesawat A,C,R,M automatik penentukuran dan pensuisan
3) Pencarian puncak manual paksi X dan Y, pengukuran sudut automatik
4) perisian untuk output data, kawalan PLC sistem, output data dalam excel
5) skrin boleh sentuh untuk proses
6)motor automatik untuk lekapan bergerak masuk dan keluar
7))motor automatik untuk unit x ray mengangkat dan turun
Parameter spesimen | Nilai | Nilai Pembekal boleh tawarkan |
Alat orientasi kristal bahan | Nilam kristal tunggal | YA |
Diameter kristal, mm | 270-450 | YA |
Diameter lekapan dengan kristal tetap, mm | 800-1200 | YA |
Ketinggian kristal, mm | 300-650 | YA |
Ketinggian spesimen dengan lekapan, mm | 450-800 | YA |
Berat kristal, kg | 90-450 | YA |
Berat spesimen maksimum dengan lekapan, kg | 270-800 | YA |
Keperluan teknikal |
|
|
Satah orientasi untuk diukur - minimum | A, C,M, R | YA |
Ketepatan pengukuran,sec | ≤ ± 15 | YA |
Meja difraktometer yang direka untuk melekapkan kristal dengan lekapan harus boleh bergerak di sepanjang paksi X dan Y (satah mendatar) dalam julat 200-300 mm | ya | YA |
Pengukuran luar orientasi dalam dua arah (di sepanjang paksi X dan Y) (Ya/Tidak) | ya | YA |
Pemprosesan perisian data ukuran dengan output untuk dipantau. Merekod hasil pengukuran ke dalam pangkalan data. | ya | YA |
Jenis pengesan | Kilauan lebih disukai | tiub Geiger |
Goniometer | Wajib | YA |
Waktu bekerja | 24 jam | YA |
monokromator (penyingkiran puncak palsu) | diutamakan | YA |
Bahan anod tiub sinar-X (diperlukan untuk menyatukan prosedur kawalan dan menggunakan alat ganti jenis yang sama) | Kementerian luar negara | YA |
Penentukuran automatik berbanding satah rujukan | ya | YA |
Pengesanan automatik satah yang diperlukan dan pengukuran orientasi luar, dengan kemungkinan berfungsi juga dalam mod manual | ya | Pencarian puncak manual paksi X dan paksi Y, dengan mendapatkan nilai puncak, pengukuran sudut automatik |
Keperluan syarat operasi: |
|
|
Suhu,°Dengan | 23 +/-5 | YA |
Kelembapan,% | 15÷75 | YA |
Gred bilik bersih | - |
|
Bekalan kuasa: |
|
|
Voltan,Dalam | ~220 Dalam, 50-60 Hz | YA |
|
|
|
Keperluan kepada dokumentasi teknikal dan perisian |
|
|
Pasport teknikal (dalam bahasa Rusia) (Ya/Tidak) | ya | Dalam bahasa Inggeris |
Penerangan teknikal (ya/Tidak) | ya | YA |
Manual pengendalian (pengguna) (Ya/Tidak) | ya | YA |
Set litar elektrik dan hidraulik (Ya/Tidak) | ya |
|
Perisian dalam bahasa Rusia | ya | Perisian dalam bahasa Inggeris |
Perisian berasaskan Microsoft Windows (Ya/Tidak) | ya | ya |
|
|
|
Keperluan untuk penghantaran dan pematuhan TPM |
|
|
Senarai bahan dan alatan kerja yang diperlukan untuk menjalankan kerja permulaan dan persediaan (Ya/Tidak) | ya | ya |
Kit perisian direka untuk menguji, membaiki dan memulihkan program (Ya/Tidak) | ya | ya |
Kemungkinan ujian pra-jualan (Ya/Tidak) | ya | ya |
Menyediakan pakar untuk memasang dan memulakan peralatan di kemudahan kami (Ya/Tidak) | ya | Tidak. |
peralatan latihan (ya/Tidak) | ya | Ya Dalam talian |
Senarai stok simpanan untuk alat ganti dan bahan: |
|
|
untuk dibuat di kemudahan kami sebagai stok konsainan (Ya/Tidak) | ya | ya |
tersedia daripada pembekal atau wakilnya pada bila-bila masa (Ya/Tidak) | ya | Ya Dalam talian |
Senarai alat ganti yang cepat haus dan senarai pembekal yang dicadangkan untuk alat ganti dan komponen (Ya/Tidak) | ya | ya |
Keupayaan untuk menghantar kit pembaikan untuk senarai alat ganti yang disebutkan di atas (Ya/Tidak) | ya | ya |
Senarai penyelesaian masalah (kegagalan paling kerap) (Ya/Tidak) | ya | ya |
|
|
|
Maklumat wajib daripada pembekal |
|
|
Syarat dan kos penghantaran: |
| FOB |
harga(tiada pilihan), $ | - |
|
Syarat pembayaran, % | 30/60/10 | 30/60/10 |
Masa plumbum (Pengeluaran), kalendarhari | 90 | YA |
Masa penghantaran, hari kalendar | 45 | YA |
Tempoh jaminan, tahun | 2 | YA |
Ketersediaan pusat perkhidmatan dan lokasinya | Eropah /Asia | Dalam talian |
Pakar yang menjaga jenis peralatan tertentu (pekerja perhubungan pelanggan) (Ya/Tidak) | ya | YA |
Prosedur penyelarasan standard dengan pembekal dan pusat servis (Ya/Tidak) | ya | YA |
Ketersediaan akses jauh untuk penyelesaian masalah perisian (Ya/Tidak) | ya | YA |
Ketibaan seorang jurutera/askar,kalendar hari | 7 | Tidak |
Masa utama untuk alat ganti stok rizab, hari kalendar | 30 | YA |
Masa penghantaran untuk alat ganti daripada stok simpanan,kalendar hari | 10 | YA |
Senarai alat dan kaedah untuk diagnostik awal (Ya/Tidak) | ya | YA |
Senarai mata ujian (Ya/Tidak) | ya | YA |
Carta perkhidmatan peralatan, carta operasi standard (Ya/Tidak) | ya | YA |
Kadar diagnostik (ya/Tidak) | ya | YA |
Ketersediaan sistem diagnostik kendiri (Ya/Tidak) | ya | YA |
Peningkatan peralatan, perisian dan elektronik; automasi peralatan (CNC, diagnostik, ujian, kawalan) (Ya/Tidak) | ya | YA |
Kedudukan pembekal dalam bidang industrinya | 1-3 | YA |
Pengalaman pembekal dalam memproses nilam untuk aplikasi elektronik, tidak kurang daripada (tahun) | 3 | YA |
Bilangan unit peralatan yang diminta dan dihasilkan setiap tahun, tidak kurang daripada | 10 | YA |
NDA mengenai penggunaan peralatan (Ya/Tidak) | ya | YA |
Keupayaan untuk mengubah suai spesifikasi, jika diminta (Ya/Tidak) | ya | YA |
Prosedur untuk mengesahkan ketepatan peralatan (Ya/Tidak) | ya | YA |
